Выключатель путевой KZ-8122 Al+Zinc толкатель с вертикальным роликом
| Тип привода | толкатель с вертикальным роликом |
| Срабатывание | нажатие |
| KZ-8122 (TZ-8122) Al+Zinc | $2.06 |
Выключатель концевой tz 8122
Выключатель путевой концевой (конечный) серии KZ-8122 (TZ-8122) Al+Zinc имеет привод толкатель с вертикальным роликом и срабатывает при нажатии. Коммутирует цепи до 5 ампер 250 вольт переменного тока и 0,4 ампер 155 вольт постоянного тока.
Корпус высокопрочный, основание из литого алюминий-цинкового сплава, крышка пластиковая с уплотнителем. Малогабаритный, пыле-, водонепроницаемый и маслостойкий (степень защиты IP65). Две пары контактов – один нормально открытый контакт (NO) и один нормально закрытый контакт (NC).
Концевые выключатели широко применяются в системах контроля, управления, автоматизации и предназначены для коммутации цепей под воздействием управляющих упоров, определения положения контролируемых точек объектов при внешнем воздействии на штоки, ролики, толкатели или другие элементы датчика.
Выключатели серии KZ являются полными аналогами выключателей серии TZ. Ниже указаны подробные характеристики, эксплуатационные о операционные параметры, диаграммы работы, расшифровка обозначений маркировки и рабочих положений, схема контактной группы и устройство концевых выключателей.
Гарантийный срок работы выключателей KZ составляет 2 года. Предоставляются документы по качеству.
Окончательная цена на путевые выключатели KZ-8122 (TZ-8122) зависит от объема заказа (количества), сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики выключателей путевых KZ-8122:
| Серия | KZ-8122 (TZ-8122) Al+Zinc | Чертеж | |
| Режимы коммутации | 5А 250VAC |  | |
| 0,4А 115VDC | |||
| Тип контактов | 1з. + 1р. (1NO + 1NC) | ||
| Скорость операций | 0,5мм/с – 0,5м/с | ||
| Частота операций | механическая | 120 операций/мин | |
| электрическая | 30 операций/мин | ||
| Износостойкость | механическая | 100 млн. операций | |
| электрическая | 500 тыс. операций | ||
| Сопротивление изоляции | 100 МОм (при 500VDC) | ||
| Сопротивление контактов | 25 мОм | ||
| Вибрация | 10 – 55 Гц | ||
| Рабочая температура | -10°C – +65°C | ||
| Допустимая влажность | 95% | ||
| Масса | 130 – 190 г | ||
| Подсоединяемый провод | Ø 6. 9 мм, каждый зажим с проводом не более 2 мм 2 | ||
| Степень защиты | IP65 | ||
Расшифровка обозначений маркировки выключателей путевых KZ-8122:
| K | Z | – | 8 | 122 | (TZ-8122) | Al+Zinc |
| K | – | Код фирмы производителя. |
| Z | – | Тип выключателей: путевой выключатель. |
| 8 | – | Тип корпуса. |
| 122 | – | Тип привода: 122 — толкатель нажимной с вертикальным роликом. |
| (TZ-8122) | – | Серия аналог. |
| Al+Zinc | – | Материал корпуса: алюминий и цинк. |

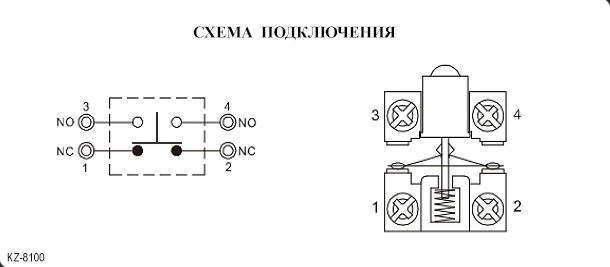

Контактная группа путевого выключателя KZ-8122:
Диаграмма работы путевого выключателя KZ-8122:
Операционные параметры путевых выключателей KZ-8122:
| Серия | Тип управляющего упора | OF | RF | PT | OT | MD | OP |
| KZ-8122 (TZ-8122) Al+Zinc | выпуклый с углом 30° | 900 g | 150 g | 1.5 мм | 4 мм | 1 мм | 37±0,8мм |
Схема положений срабатывания и расшифровка обозначений (на примере KZ-8104):
OF – рабочая сила
RF – возвратная сила
PT – прямой рабочий ход, перед срабатыванием
MD – разница между положениями срабатывания
OP – положение прямого срабатывания
RP – положение обратного срабатывания
FP – начальное положение
TF – полная приложенная сила
OT – дополнительный ход
TT – полный ход
TTP – крайнее положение полного хода
Электрические параметры путевых выключателей KZ:
| Номинальное напряжение | Неиндуктивная нагрузка, А | Индуктивная нагрузка, А | ||||||
| Резистивная нагрузка | Лампочка | Индуктивная нагрузка | Электродвигатель | |||||
| NC | NO | NC | NO | NC | NO | NC | NO | |
| 125VAC | 5 | 5 | 1.5 | 0.7 | 3 | 3 | 2 | 1 |
| 250VAC | 5 | 5 | 1 | 0.5 | 3 | 3 | 1.5 | 0.8 |
| 8VDC | 5 | 5 | 3 | 3 | 5 | 4 | 3 | 3 |
| 14VDC | 5 | 5 | 3 | 3 | 4 | 4 | 3 | 3 |
| 30VDC | 5 | 5 | 3 | 3 | 4 | 4 | 3 | 3 |
| 125VDC | 0.4 | 0.4 | — | — | — | — | — | — |
| 250VDC | 0.2 | 0.2 | — | — | — | — | — | — |
| Пусковой ток | NC: до 24А, NO: до 12А | |||||||
Устройство концевых выключателей KZ:
Видео: Выключатели путевые концевые KZ-8 (TZ-8)
Источник
TZ-8122 Концевой выключатель (ролик вертикальный нажимной)
Концевые (конечные) выключатели TZ-8122 предназначены для индикации положений контролируемых объектов путем контактной коммутации цепей постоянного и переменного тока при внешнем воздействии на штоки, ролики, кнопки или другие фиксирующие элементы датчика. Концевые выключатели широко применяются в системах управления, контроля и автоматики.
Краткое описание товара
- Макс. усилие срабатывания 900г
- Макс. усилие отпускания 150г
- Рабочий ход 1.5мм
- Общий ход 4мм
- Отклонение хода 1мм
Особенности серии TZ
- Коммутация 2-х цепей
- Высокая прочность конструкции
- Встроенный переключатель с двойным пружинным механизмом
- Серия с клеммой заземления
- Металлический ролик
- Пыле- и влагозащищенное исполнение (IP65)
Типы выключателей TZ:
рычаг с роликом поворотный
регулируемый рычаг с роликом поворотный
шток регулируемый поворотный
шток с горизонтальным роликом нажимной
шток с вертикальным роликом нажимной
шток пружинный с диэлектриком на отклонение
шток пружинный на отклонение
шток пружинный с утоньшением на отклонение
Электрические характеристики концевых выключателей TZ:
Источник
Концевые (конечные) выключатели TZ-8122
Особенности концевых выключателей TZ-8122
Вы можете концевые выключатели TZ-8122 купить в нашем офисе за наличные или заказать с доставкой нажав кнопку.
Применение и условия эксплуатации
Концевые (конечные) выключатели TZ-8122 имеют нажимной шток с вертикальным роликом. Выключатель срабатывает при механическом воздействии (давлении) объекта на ролик с усилием 900 грамм, когда ролик сдвинется на 1.5мм. TZ-8122 способен коммутировать переменное напряжение 380 Вольт при токе до 5 Ампер (сопротивление контактов Материал корпуса: металл с пластиковой крышкой
Оформление заказа
Заказать поставляемую нами продукцию можно позвонив по телефону 8(495) 661-72-81 или отправив Ваш заказ на электронную почту: delexgroup@mail.ru (обязательно указывайте контактный телефон для связи с Вами). Вам выставят счет на оплату, по которому заказанный товар будет зарезервирован на складе в течение 5 рабочих дней. Если в течение этого времени счет не оплачивается, то товар снимается с резерва. Также можно заказать продукцию через Интернет-магазин.
Оплата выставленного счета
Оплатить заказанный товар можно как безналичным расчетом, так и наличными при получении товара. При оплате за наличный расчет предоставляется полный комплект документов и кассовый чек на приобретаемые товары.
Получение оплаченного товара
Получение товара производится только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера). Для получения товара юридическими лицами необходим оригинал доверенности с круглой печатью (форма М-2) и паспорт получателя. Для получения товара физическими лицами необходимо предъявить квитанцию об оплате товара, если оплата производилась через банк. Оформление документов и получение товара производится в нашем офисе по адресу: г. Москва, ул. Шоссейный проезд, д.34. Схема проезда.
Доставка оплаченного товара
Доставка по Москве и Московской области осуществляется курьерской компанией «КурьерСервисЭкспресс». Сроки и стоимости доставки согласовывайте с нашими менеджерами.
Доставка в регионы России осуществляется транспортными компаниями «Деловые Линии». Экспедирование до терминалов этих транспортных компаний в Москве бесплатное, Вам остается только рассчитаться с перевозчиком за доставку. По желанию клиент может заказать любую курьерскую службу заранее уведомив менеджера об этом для подготовки груза к отправке. Доставка осуществляется только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера).
Источник
Выключатель путевой KZ-8122 (TZ-8122) Al+Zinc
Возможны незначительные отличия фактического дизайна изделия от данного изображения
 |
Количество на складе: 287
Цена: 219.54 руб.
От 12 шт — 168.88 руб.
От 30 шт — 158.74 руб.
| Марка | Кол-во шт. | Норма упаковки |
|---|---|---|
| KZ-8122 (TZ-8122) Al+Zinc | 80 | 10 |
| KZ-8122 (TZ-8122) Al+Zinc | 7 | 1 |
| KZ-8122 (TZ-8122) Al+Zinc | 200 | 100 |
Просим Вас выписывать товар согласно норме упаковки (некоторый товар подлежит расфасовке)
Описание
Принцип действия путевого выключателя KZ-8122 (TZ-8122) основан на замыкании (размыкании) контактов цепи в определенных точках подвижного механизма. Используются для автоматизации процессов различного производственного и технологического оборудования. Также данные выключатели можно использовать как аналоги отечественных путевых выключателей, как правило, более дорогостоящих. Имеют степень защиты не менее IP65. Максимальный ток в цепи коммутации не более 5А. Контактная группа изготовлена из меди, что обеспечивает надежный контакт. Концевой выключатель KZ-8122 воплощает в себе отличное сочетание цена-качество.
Если Вы не нашли интересующую для Вас информацию на Выключатель путевой KZ-8122 (TZ-8122) Al+Zinc,присылайте запрос, и мы постараемся предоставить наиболее развернутое описание с техническими характеристиками, с габаритными размерами, весом, маркировкой, а также возможностью подбора аналогичной продукции отечественного производства.
| Производитель : RUICHI |
| Тип : | путевой выключатель с вертикальным нажимным роликом (PTmax=1,5 мм) |
|---|---|
| Схема переключения : | NO — NC (4P) |
| Номинальное напряжение : | AC: 250; DC: 115 В |
| Номинальный ток : | 5 при 250 B (АС); 0,4 при 115 В (DC) А |
