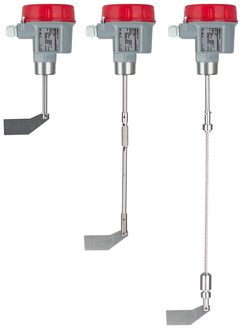

Флажковый датчик контроля уровня сыпучих веществ INNOLevel

Флажковый выключатель INNOLevel представляет собой датчик уровня заполнения и используется для мониторинга уровня сыпучих материалов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы датчика уровня следующий: измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом, происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материла, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика уровня для сыпучих материалов INNOLevel:

  • Пластиковые порошки и гранулы (ПВХ гранулят, ПЭТ гранулы)
  • Строительные материалы (цемент, сухие смеси, гипс)
  • Пищевые продукты (мука, сахар, крахмал)
  • Древесные сыпучие материалы (опилки, пелетные гранулы)
  • Комбикорма
  • Зерно

и многое другое.

Преимущества:

Выключатель INNOLevel является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:

Источник



Nav view search

Навигация

Искать

Каталог Owen

Датчики контроля и измерения уровня сыпучих материалов и жидких сред INNOLevel

Датчики INNOLevel
для сыпучих материалов

Датчики INNOLevel
для жидких сред

Емкостно-частотный сигнализатор уровня Baumer CleverLevel

Емкостно-частотный сигнализатор уровня Baumer CleverLevel

Датчики Baumer серии CleverLevel предназначены для контроля уровня любых сыпучих материалов и жидких сред. Данный тип сигнализаторов уровня работает с сильно-налипающими сыпучими средами и вязкими жидкостями, может применяться для определения границы раздела сред, а также в CIP (Clean-in-place)-мойках.

Принцип работы:

Электрод внутри наконечника и корпус датчика образуют конденсатор. Измеряемый материал имеет собственную диэлектрическую постоянную, от которой зависит значение емкости. Датчик Baumer серии CleverLevel измеряет электрическую емкость между зондом и стенкой емкости, кроме того вместе с катушкой, находящейся в контактной части, образуется резонансный контур. Как только измеренная резонансная частота достигает установленного порога срабатывания, происходит переключение выходного сигнала датчика Baumer серии CleverLevel.

Применение:

  • Определение уровня пены.
  • Определение границы раздела сред, в частности разграничение пена/жидкость.
  • Поддержание заданного уровня в бункерах дозаторов.
  • Определение уровня вязких жидкостей и сильно-налипающих сыпучих материалов.
  • Высокая скорость срабатывания (0,1 сек) для динамичных процессов.
  • Контроль уровня растворов в процессах CIP-моек.
  • Компактное исполнение для применения на трубопроводах подачи жидкостей в качестве датчика защиты насоса от сухого хода.

Документация:

Вибрационный датчик контроля уровня сыпучих веществ INNOLevel Vibro

Вибрационный датчик контроля уровня сыпучих веществ INNOLevel Vibro

Вибрационный датчик уровня INNOLevel Vibro можетприменяться как сигнализатор уровня заполнения, опустошения или промежуточного уровня в емкостях с сыпучими веществами.

Датчик предназначен для использования с мелкозернистыми и пылевидными материалами, которые не склонны к налипанию.

Установка вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала

Документация

Листовка по датчику INNOLevel Vibro(pdf)

Техническое описание INNOLevel Vibro(pdf)

Принцип работы вибрационного датчика уровняINNOLevelVibro

Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.

Артикул Описание
INNOLevel Vibro IL-VM

Предельный выключатель уровня заполнения в алюм. корпусе; чувствительность 150..60 г/л; удлинитель 170 мм — нерж. сталь 316TI; -40 +150 С; Pmax=10 bar; IP 66; соединение — резьба 1 ½”, 19-230 VAC — 19-50 VDC, 2 релейных выхода
INNOLevel Vibro IL-VM-Ex Предельный выключатель уровня заполнения в алюм. корпусе; взрывозащ. ATEX II 1/2 D; чувствительность 150..60 г/л; удлинитель 170 мм- нерж. сталь 316TI; -40 +150 С; Pmax=10 bar; IP 66; соединение- резьба 1 1/2”, 19-230 VAC —19-50 VDC, 2 релейных выхода

Применение

Cыпучие материалы плотностью от 60 г/л:

  • растительного происхождения: мука, сода, крахмал, лузга, сухое молоко, древесная пыль и пр.,
  • нерастительного происхождения: песок, цемент, сухие смеси, сода, удобрения и пр.

Датчик измерения уровня сыпучих веществ INNOLevel LOT

Датчик измерения уровня сыпучих веществ INNOLevel LOT

Принцип работы INNOLEVEL LOT

INNOLevel Lot устанавливается на крышке емкости. Чувствительный груз, закрепленный на конце ленты которая намотана на катушку с электромеханическим приводом, опускается в емкость. Как только чувствительный груз касается поверхности измеряемого материала, направление вращения катушки меняется на противоположное и груз возвращается в свое исходное положение. Во время движения чувствительного груза вниз, пройденное расстояние измеряется электронно благодаря вращению катушки с лентой. Микропроцессор переводит измеренную дистанцию в аналоговый выходной сигнал, который учитывает особенности объема и геометрии силосной конструкции. Выходной сигнал обновляется после прикосновения чувствительного груза к измеряемому материалу.

Применяется для материалов:

Преимущества:

  • непрерывное измерение уровня заполнения (до 30 м.)
  • запыленность в бункере не влияет на работу прибора
  • простая установка и введение в эксплуатацию, меню на русском языке
  • встроенная система очистки ленты
  • подходит для измерения всех типов сыпучих веществ

Специальное разработанное экономичное решение для отраслей:

  • пищевая
  • комбикормовая
  • зерновая
  • цементная
  • деревообрабатывающая

Документация:

Технические данные датчика измерения уровня INNOLevel LOT

Источник

Ротационные (флажковые) датчики уровня

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 230V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 230V AC, выход: SPDT, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 5об./мин., Uпит. 230V AC, выход: SPDT, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 220V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 5об./мин., Uпит. 220V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 230V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 230V AC, выход: SPDT, алюминиевый корпус, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 220V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый (ТР ТС 012/2011), лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 115V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 115V AC, выход: SPDT, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 110…115V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 115V AC, выход: SPDT, алюминиевый корпус, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 48V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 48V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый (ATEXII1/2D), лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V AC, выход: SPDT, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый (ТР ТС 012/2011), лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый (ATEXII1/2D), лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V AC, выход: SPDT, алюминиевый корпус, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V AC, выход: SPDT, алюминиевый корпус, взрывозащищённый (ТР ТС 012/2011), лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 5об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 5об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый корпус, взрывозащищённый, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый корпус, взрывозащищённый (ATEXII1/2D), лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый корпус, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый корпус, взрывозащищённый (ТР ТС 012/2011), лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP66

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 220V AC, выход: SPDT, алюминиевый компактный корпус, лопасть 35х80мм нерж. сталь, удлинение 85мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 220V AC, выход: SPDT, алюминиевый компактный корпус, лопасть складная 20х130мм нерж. сталь, удлинение 90мм нерж. сталь, кабельный ввод M20, IP65

Механический ротационный датчик предельного уровня сыпучих материалов

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый компактный корпус, лопасть 35х80мм нерж. сталь, удлинение 85мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 1об./мин., Uпит. 24V DC, выход: SPDT, алюминиевый компактный корпус, лопасть складная 20х130мм нерж. сталь, удлинение 90мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 115…230V DC, выход: реле, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинение 100мм нерж. сталь, кабель 2м, IP66

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 115…230V DC, выход: реле, корпус из нержавеющей стали, лопасть 40х98мм нерж. сталь, удлинение 100мм нерж. сталь, кабель 2м, IP66

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 115…230V DC, выход: реле, алюминиевый корпус, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинение 115мм нерж. сталь, кабель 2м, IP66

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 115…230V DC, выход: реле, корпус из нержавеющей стали, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинение 115мм нерж. сталь, кабель 2м, IP66

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 24V DC, выход: оптрон, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинение 100мм нерж. сталь, кабель 2м, IP66

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 24V DC, выход: оптрон, корпус из нержавеющей стали, лопасть 40х98мм нерж. сталь, удлинение 100мм нерж. сталь, кабель 2м, IP66

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 24V DC, выход: оптрон, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинение 100мм нерж. сталь, разъём М12 4pin, IP67

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 24V DC, выход: оптрон, корпус из нержавеющей стали, лопасть 40х98мм нерж. сталь, удлинение 100мм нерж. сталь, разъём М12 4pin, IP67

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 24V DC, выход: оптрон, алюминиевый корпус, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинение 115мм нерж. сталь, кабель 2м, IP66

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 24V DC, выход: оптрон, корпус из нержавеющей стали, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинение 115мм нерж. сталь, кабель 2м, IP66

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 24V DC, выход: оптрон, алюминиевый корпус, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинение 115мм нерж. сталь, разъём М12 4pin, IP67

Цена по запросу

Датчик уровня сыпучих материалов, ротационный: 15об./мин., Uпит. 24V DC, выход: оптрон, корпус из нержавеющей стали, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинение 115мм нерж. сталь, разъём М12 4pin, IP67

Цена по запросу

Датчик уровня сыпучих материалов, ротационный, высокотемпературного исполнения: 1об./мин., Uпит. 230V AC, выход: SPDT, -40…+250°С, алюминиевый корпус, взрывозащищённый (ТР ТС 012/2011), лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный, высокотемпературного исполнения: 1об./мин., Uпит. 230V AC, выход: SPDT, -40…+250°С, алюминиевый корпус, лопасть 40х98мм нерж. сталь, удлинитель 150мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный, высокотемпературного исполнения: 1об./мин., Uпит. 230V AC, выход: SPDT, -40…+600°С, алюминиевый корпус, лопасть 40х98мм нерж. сталь, трубный удлинитель 300мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный, высокотемпературного исполнения: 1об./мин., Uпит. 230V AC, выход: SPDT, -40…+250°С, алюминиевый корпус, взрывозащищённый (ТР ТС 012/2011), лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP65

Датчик уровня сыпучих материалов, ротационный, высокотемпературного исполнения: 1об./мин., Uпит. 230V AC, выход: SPDT, -40…+250°С, алюминиевый корпус, лопасть складная двусторонняя 28х200мм нерж. сталь, удлинитель 165мм нерж. сталь, кабельный ввод M20, IP65
